X'inhu Senser mediku tal-Ossiġnu

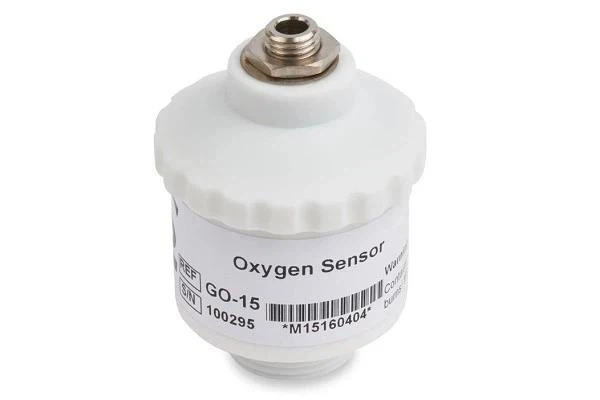

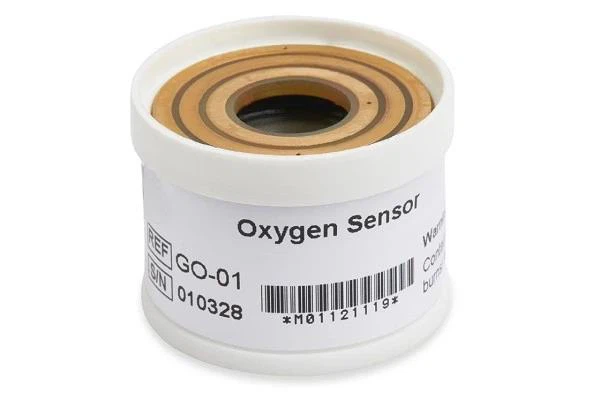

Sensers tal-ossiġnu mediċi galvaniċi magħrufa bħala ċelloli tal-fjuwil elettrogalvaniċi huma apparat elettrokimiku użat għall-analiżi u l-monitoraġġ tal-pressjoni parzjali tal-ossiġnu f'għadd ta' apparati differenti bħal analizzaturi, magni tal-anestesija, ventilaturi, u inkubaturi.

Iċ-ċelloli galvaniċi jikkonsistu f'katodu, anodu, membrana, u elettroliti. Molekuli ta ' l- ossiġnu jidħlu fiċ- ċellola mill- membrana, jitnaqqsu għal joni idrossiliċi fil- katodu, u jinxterdu mill- elettroliti li għandu jiġi ossidizzat fl- anodu taċ- ċomb.

Dan il-prinċipju ta' ossidazzjoni taċ-ċomb huwa deskritt b'dan li ġej:

Reazzjoni Katodika: 02 + 2H20 + 4e - 4OH

Reazzjoni anodu: 2Pb +4 OH - 2Pb0 +2H20 + 4e

Reazzjoni Netta taċ-Ċellula: 2Pb + 02 = 2PbO

Il-kurrent iġġenerat mill-ċellula huwa direttament proporzjonali għat-tnaqqis tal-ossiġnu fil-katodu. Il-linearità parzjali tal-pressjoni tal-ossiġnu tinżamm mill-membrana tad-diffużjoni li tillimita l-ammont ta' ossiġnu li jidher mill-katodu. Ir-rata tad-diffużjoni tal-ossiġnu hija wkoll dipendenti fuq it-temperatura u l-produzzjoni hija kkontrollata minn resistor ta' kumpens tat-temperatura magħruf bħala termistor.

Skont ir-rekwiżiti tal-istrument tal-applikazzjoni, l-outputs tas-sensuri tal-ossiġnu huma f'mikroampi, jew permezz tal-użu ta' resistor tat-tagħbija, tista' tiġi ġġenerata output ta' millivolt.

Minħabba l-fatt li l-anodu taċ-ċomb huwa eventwalment ossidizzat b'mod sinifikanti, l-output jitnaqqas sal-punt fejn il-produzzjoni tal-vultaġġ għall-pressjoni parzjali ta' l-ossiġnu ma tkunx aktar lineari u ċ-ċellula għandha tiġi sostitwita.
